نمایش 1–24 از 271 نتیجه

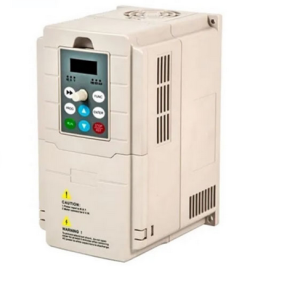

اینورتر 15 کیلو وات (20 اسب بخار) سری SY5000 سانیو سه فاز مدل 015G-4
اینورتر 2.2 کیلو وات (3 اسب بخار) سری SY5000 سانیو سه فاز مدل 2R2G-4
اینورتر 22 کیلو وات (30 اسب بخار) سری SY5000 سانیو سه فاز مدل 022G-4
اینورتر چیست؟
اینورتر با نامهای VFD که مخفف Variable Frequency Drive و VSD که مخفف Variable Speed Drive است، شناخته میشود. Vfd به معنی کنترل متغیر فرکانس است.
فرکانس مشخصهای برای تعیین سرعت یا RPM است به این معنی که با کنترل کردن فرکانس AC میتوان دور موتور را نیز کنترل نمود. اینورترها انواع مختلفی دارند که میتواند سازگار با انواع موتورهای کوچک باشد یا قابل استفاده در سیستم های بسیار پرقدرت و بزرگ… علاوه بر میزان توان اینورتر، ولتاژ ورودی آن نیز ممکن است متفاوت باشد. برق ورودی اینورتر میتواند تکفاز یا سهفاز (220 ولت یا 400 ولت) باشد که با توجه به کاربرد مدنظر برای درایو میتوان از بین گزینههای موجود اینورتر تکفاز یا اینورتر سه فاز مناسب را انتخاب نمود.
وظیفه اینورتر دقیقا مقابل وظیفهی یک سو کننده است یعنی جریان DC را به AC تبدیل کرده و دور موتور را تنظیم و کنترل میکند. یک سو کننده، دقیقا برعکس اینورتر، جریان AC را به DC تبدیل میکند. در داخل بعضی وسیلهها، استفادهی همزمان از هر دوی آنها رایج است به این صورت که یک سو کننده ابتدا جریان AC را به جریان DC تبدیل کرده و سپس این جریان توسط اینورتر به AC تبدیل میشود.
ساختار اینورتر
با وجود تنوع اینورتر و پرکاربرد بودن آن، اساس کار انواع آنها تقریبا یکسان است. در ساختار درایو صنعتی این سه بخش حتما تعبیه شده است:
- رکتیفایر یا مبدل AC به DC
- فیلتر
- مبدل DC به AC
لازم به ذکر است که امکان وجود بخش های دیگر در ساختمان اینورتر وجود دارد اما در هر صورت این سه بخش ذکر شده، مبنای اصلی کارکرد اینورترهای صنعتی هستند.
کارکرد یک اینورتر موتور چگونه است؟
برق AC قابل ذخیره سازی نیست بنابراین به DC تبدیل شده و در باتری ذخیره میشود. هر زمان که به برق AC نیاز بود، از جریان DC ذخیره شده استفاده کرده و آن را توسط اینورتر به جریان AC تبدیل میکنیم. وظیفه اینورتر دریافت ولتاژ سینوسی شبکه با فرکانس HZ50 و تبدیل آن به موج سینوسی با فرکانس دلخواه در خروجی است.
IGBT ها ماژول اصلی درایو هستند که به آنها اینورتر (inverter) نیز گفته میشود. اینورتر یعنی تبدیل کنندهی موج DC به موج AC با فرکانس مد نظر. IGBT ها پس از دریافت شکل موج DC مرحله 3، با کلیدزنی و تولید پالسهای مربعی، موج سینوسی AC خروجی با فرکانس دلخواه را میسازند. به این روش اصطلاحا مدوالسیون پهنای باند (PWM) میگویند.
اصطلاح اینورتر به معنای معکوس کننده است و برای وسیلهای به کار برده میشود که جریان مستقیم DC را به جریان متناوب AC تبدیل میکند. این دستگاه وظیفهی کنترل دور الکتروموتور را دارد.
برندهای معتبر
از برندهای اینورتر میتوان به موارد زیر اشاره کرد:
دلتا (DELTA)
ال اس (LS)
سانیو (SANYU)
زیمنس (SIEMENS)
آلفا (ALPHA)
اینوت (INVT)
تکو (TECO)
تتا (TETA)
آی مستر (IMASTER)
پنتاکس (PENTAX)
جهت خرید اینورتر از برند مورد نظرتان، فیلتر مربوط به آن برند را انتخاب کنید.
اینورتر دلتا در انواع سریهای L، M، B و LE تولید میشود که هر کدام ویژگیها و کاربردهای خود را دارند و این، دلیل تفاوت قیمتها در محصولات این برند است.
مدل VFD L: این مدل با توان ورودی تک فاز (0.4 – 1.5 کیلووات) تولید شده است و مدل سه فاز ندارد، اینورتر سری L از جمله اینورترهای ارزان قیمت دلتا است که برای کاربری هایی با توان پایین قابل استفاده است و از آپشن فیلتر نویز خروجی (EMC) بهره میبرد.
مدل VFD EL هم به صورت سه فاز به سه فاز و هم تکفاز به سه فاز تولید میشود. دارای ورودی تک فاز (0.4 – 2.2 کیلووات) و ورودی سه فاز (0.75 – 3.7 کیلووات) اینورتر سری EL دلتا مخصوص کاربردهای توان پایین با گشتاور ثابت است و بهترین انتخاب برای کنترل دور فن با توان پایین است. طراحی این درایو به صورت ماژولار بوده و امکان اضافه کردن کارت های آپشنال شبکه وجود دارد.
مدل VFD M این سری از اینورترهای دلتا، هم به صورت تکفاز و هم به صورت سه فاز تولید میشود. ورودی تک فاز (0.75 – 2.2 کیلووات) و ورودی سه فاز (0.75 – 7.5 کیلووات) اینورتر سری M دلتا مناسبترین انتخاب برای کنترل موتور با توان پایین و گشتاور ثابت است.
مدل VFD B ورودی تک فاز (0.75 – 7.5 کیلووات) و ورودی سه فاز (0.75 – 75 کیلووات) و هم بصورت سه فاز و تکفاز تولید شده است ، اینورتر VFD-B دلتا برای کاربرد های عمومی بهترین انتخاب است. این اینورتر دارای مد کنترلی برداری (وکتور کنترل) حلقه بسته و حلقه باز است.
از کاربردهای این سریها میتوان به استفادهی آنها در تهویه مطبوع هوا در ساختمانهای بزرگ، ماشین سازی اشاره کرد.
برند سانیو ساخت کشور چین زیر نظر sanyu ژاپن است که توانسته محصولات خود را به کشورهای انگلستان، فرانسه، آمریکا و ایران و… صادر کند. وظیفه اینورتر دقیقا مقابل وظیفهی یک سو کننده است یعنی جریان DC را به AC تبدیل میکند. یکسو کنندهها از اتصال چندین دیود تشکیل شدهاند که الکتریسیته را به یک جهت هدایت میکنند و اجازه نمیدهند به جهت مخالف برگردند. اینورترهای سانیو در سه سری SY5000 ، SY2000و SY8600 در ایران موجود هستند.
شرکت آلفا در فوریه 2002 توسط تیمی از مهندسان و بازاریابان تولید، تأسیس شد. محصولات برند آلفا به برتری از نظر فنی معروف است و از نظر طراحی، فناوری و خدمات، بهترین را ارائه میدهند.
شرکت ال اس (LS) اولین شرکتی در کره است که به تولید اینورتر یا VFD پرداخته است. اینورترهای LS در انواع زمینهها از جمله جرثقیل، آسانسور، تهویه مطبوع کاربرد دارند. از بهترین مدلهای اینورتر برند ال اس LS میتوان مدل IC5 و IG5 را نام برد. از دیگر سریهای اینورتر LS سریهای G100، M100، L100، Ie5، H100، S100، is7، Ig5A را میتوان نام برد.
درایورهای اینوت ولتاژ کم و ولتاژ متوسط را پوشش میدهند و میتوان از راه دور، توسط نرم افزار، روند کاری آن را کنترل و تنظیم کرد. اینورترهای اینوت (invt) بیشتر در زمینهی اتوماسیون صنعتی کاربرد دارند. اینوت یکی از برترین برندهای چینی تولید اینورتر است.
اینورترهای آی مستر از لحاظ ولتاژ خروجی به دو دسته سه فاز 220 ولت (ورودی تکفاز) و سه فاز 380 ولت (ورودی سه فاز) تقسیم میشوند. اینورترهای آی مستر، در انواع سری پریمیوم A1، سری جنرال E1، سری کامپکتU1 و سری میکرو C1 تولید و به بازار عرضه میشوند.
کمپانی لایت آن LiteON در سال 1975 با تولید تک محصولی لامپ های LED کار خود را زیر نظر شرکت Texas Instrument آمریکا در تایوان آغاز کرده است و امروزه شریک تجاری شرکتهای بزرگی چون SONY،DELL و BMW شده است.
از کاربردهای این اینورتر الکترو موتور میتوان به موارد زیر اشاره کرد:
بازوهای ربات، ماشین بافندگی،فن و پمپ، ماشین های سیم پیچی ، دستگاه تراش، آسانسور، اکسترودر، دستگاه پرس، ماشین آلات طراحی، دستگاه چاپ، کشنده کابل و سیم، دستگاه تزریق، ماشین آلات رنگرزی و برش، دستگاه بسته بندی، دستگاه های دوخت و پارچه بافی و…
قبل از انتخاب و خرید اینورتر لازم است موتور مناسب برای کاربری مدنظر خود را انتخاب نمایید. توجه داشته باشید که موتور انتخابی شما چه یک موتور AC معمولی باشد چه یک اسپیندل موتور دور بالا، برای انتخاب اینورتر باید به پارامترهای مهمی توجه کنید.
